Cómo aislar el cajón de la persiana sin obra: paso a paso

Para aislar el cajón de la persiana sin obra, abre la tapa de registro, forra por dentro la cara superior y la propia tapa con un panel aislante y sella las juntas. Después pon un cepillo o burlete en la ranura de la cinta y revisa el recogedor. CYPE valora el trabajo en 33,19 € por cajón, según la partida ZTA010 de su Generador de Precios, consultada el 3 de octubre de 2026.

Ese precio es el de un cajón tradicional de 110 cm, con panel de poliestireno expandido de 30 mm, espuma de poliuretano para sellar y mano de obra. Es coste directo: sin IVA ni beneficio de la empresa. El material de la partida suma 19,08 €: orientativo de lo que gastarías haciéndolo tú.

Antes de comprar nada, comprueba que el frío viene del cajón. Si viene de la ventana, tienes la guía para aislar ventanas de aluminio del frío.

Cómo saber si el problema es el cajón

Hay tres señales: aire que entra por la tapa o por la ranura de la cinta, una tapa fría al tacto en invierno, y condensación o moho en la tapa o en la pared de alrededor.

Para el aire basta una vela. La Guía Práctica de la Energía del IDAE, una publicación de 2010, propone sujetarla en un día de mucho viento junto a los puntos por donde pueda pasar aire. Si la llama oscila, has encontrado una infiltración. La misma guía cita los «cajetines de persianas enrollables sin aislar» entre los sitios por donde se escapa el calor.

Por qué el cajón enfría esa zona

Por dentro, el cajón es una cámara muy ventilada. El documento de apoyo del Código Técnico sobre puentes térmicos (DA DB-HE/3, de 2014) explica que eso somete la pared interior del cajón a condiciones exteriores y crea un puente térmico importante.

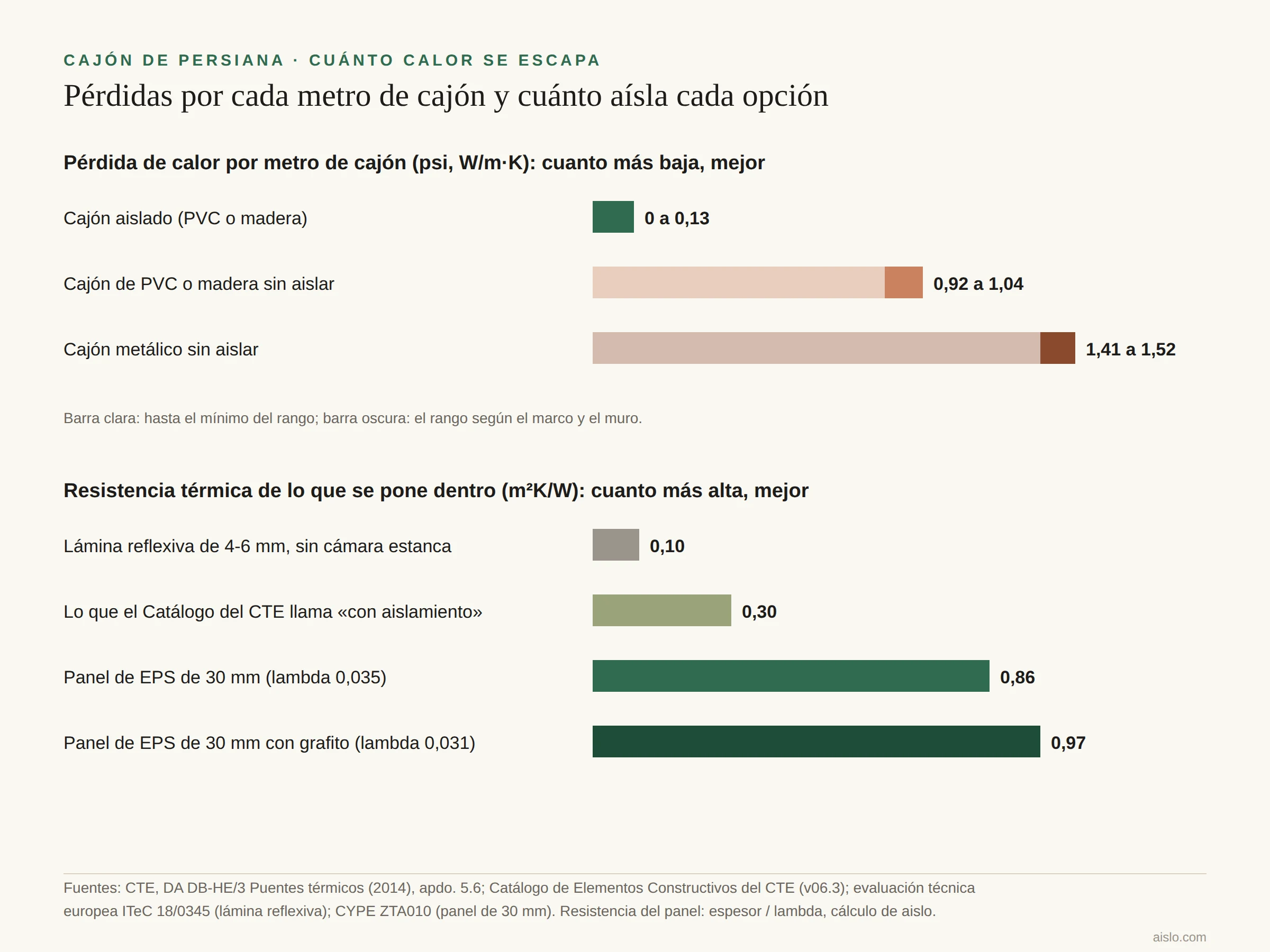

La pérdida se mide con la transmitancia lineal (psi): vatios que se escapan por cada metro de cajón y cada grado de diferencia entre dentro y fuera. Cuanto más baja, mejor. Valores del documento, en W/mK:

• Cajón de PVC o madera con aislamiento: entre 0 y 0,13.
• Cajón de PVC o madera sin aislamiento: entre 0,92 y 1,04.
• Cajón metálico: entre 1,41 y 1,52.

Un cajón sin aislar pierde por metro al menos 7 veces más que uno aislado, y en muchos casos bastante más (cálculo de aislo con esos valores). En un cajón de 1,1 m, con 15 °C de diferencia entre dentro y fuera, la diferencia es de unos 15 W continuos. Es un orden de magnitud, no una medida.

Condensación y moho en la tapa

La superficie fría es la que se moja. El DA DB-HE/3 advierte de que el riesgo de moho crece mucho cuando una superficie pasa varios días por encima del 80 % de humedad relativa. Para valorarlo se usa el factor de temperatura superficial interior (fRsi): vale 0 si la superficie está a la temperatura de fuera y 1 si está a la de dentro.

El documento de apoyo sobre condensaciones (DA DB-HE/2) da como referencia un mínimo por zona climática para viviendas: 0,61 en la zona D, por ejemplo. Con 20 °C dentro y 0 °C fuera, la superficie junto al cajón debería superar unos 12,2 °C (cálculo de aislo).

En los cajones metálicos, el Catálogo de Elementos Constructivos del CTE avisa de que existirá, por lo general, riesgo de condensación superficial. Si la mancha sigue más allá del cajón, mira cómo quitar el frío de una pared, donde tratamos los puentes térmicos y la condensación.

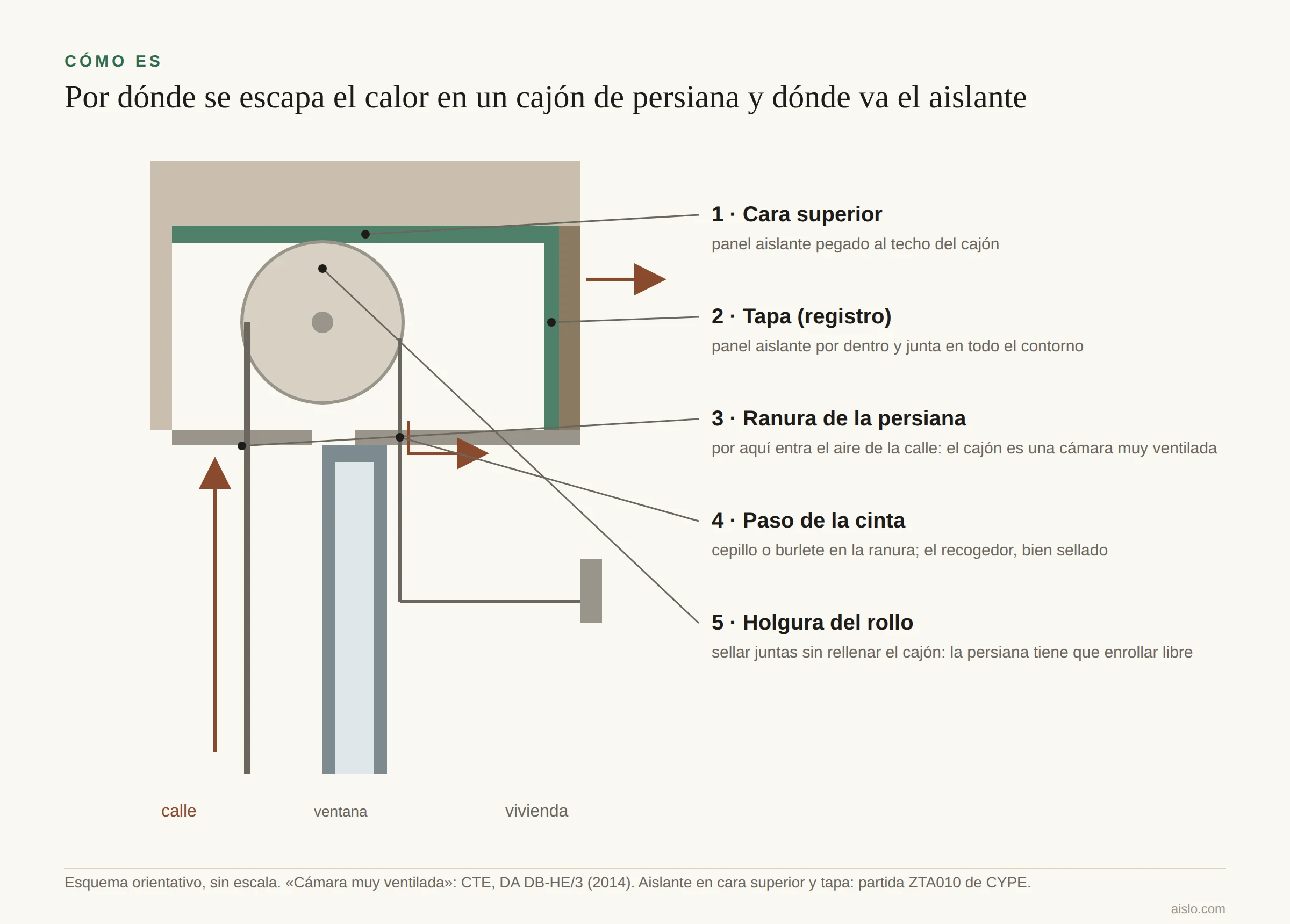

Paso a paso para aislarlo sin obra

La base es la ZTA010: aislar por dentro la cara superior y la tapa de registro, y sellar encuentros y juntas.

1. Baja la persiana del todo, para que el rollo ocupe menos, y desmonta la tapa de registro: la pieza que ves desde dentro de casa.
2. Limpia el polvo y revisa el eje, la cinta y las lamas. Si hay moho, límpialo y deja secar. Busca también rendijas entre el cajón y el muro.
3. Sube la persiana y mide el hueco libre entre el rollo y cada cara del cajón. Ese hueco decide el grosor del aislante, y no hemos encontrado una medida típica.
4. Corta el panel y colócalo contra la cara superior, por dentro, y contra la cara interior de la tapa. La ZTA010 usa un panel flexible de 30 mm; si no cabe, con unos 10-12 mm de poliestireno ya llegas al cajón «con aislamiento» del Catálogo (cálculo de aislo).
5. Sella con espuma el contorno de cada panel y las juntas entre paneles. Las rendijas contra el muro, con espuma, masilla o silicona; las dos últimas son medios sencillos que propone el IDAE.
6. Pega una junta en el perfil de la tapa. El Catálogo de Elementos Constructivos solo da a un tipo de cajón su mejor aislamiento acústico si lleva «una junta de estanquidad en el perfil de tapa»: es un dato de ruido, no de calor.
7. Pon un cepillo o burlete en la ranura por donde sale la cinta. No hemos encontrado datos técnicos de cuánto aire corta: es un consejo nuestro, barato y reversible.
8. Revisa el recogedor, la caja empotrada donde se enrolla la cinta. Si está flojo o roto, sella su contorno o cámbialo.
9. Monta la tapa y sube y baja la persiana varias veces. Si roza en algún punto, recorta el aislante.

Deja holgura entre el aislante y el rollo en todo el recorrido. No hemos encontrado una cifra oficial. Nuestro criterio: con la persiana subida, el rollo no debe tocar el panel en ningún punto.

Qué material poner dentro del cajón

Manda el hueco libre. La lambda es la conductividad del material: cuanto más baja, mejor aísla y menos grosor necesitas para lo mismo. Los valores son del Catálogo de Elementos Constructivos del CTE, salvo donde se indica otra fuente.

Con el panel de 30 mm de la ZTA010, la resistencia térmica sale entre 0,86 y 0,97 m²K/W (cálculo de aislo: espesor dividido entre lambda). Cuanto mayor es la resistencia, más aísla. El Catálogo trata como cajón «con aislamiento» el que lleva 0,3 m²K/W.

La lámina reflexiva fina aísla poco dentro de un cajón. Una evaluación técnica europea de un aislante reflexivo de 4-6 mm le asigna 0,10 m²K/W cuando no tiene cámara de aire al lado. Equivale a unos 3,5 mm de poliestireno: el panel de 30 mm aísla unas 8-10 veces más (cálculo de aislo).

Para rendir más, esa evaluación recomienda una cámara de aire de 20 mm como mínimo, y estanca. El cajón es lo contrario: una cámara muy ventilada.

Espuma de poliuretano: para sellar sí, para rellenar no

Su sitio son las juntas, como en la ZTA010: el contorno de los paneles y las juntas entre ellos. La ficha técnica de una espuma de uso común incluye los «tambores de persianas» entre sus usos, junto a las juntas de marcos y los pasatubos. Y en el modo de empleo avisa: «No rellenar los huecos totalmente».

Llenar el cajón entero da problemas:

• Expande entre 1,5 y 2 veces, según esa ficha. Dentro del cajón puede alcanzar el rollo o el eje.
• No resiste los rayos UV, así que no conviene donde le dé la luz, como junto a la salida de las lamas.
• Aísla menos que un panel: su lambda es de 0,04 W/mK, frente a 0,031-0,035 del panel de la ZTA010.

Las fichas de seguridad de dos espumas del mercado español la clasifican como aerosol extremadamente inflamable. También advierten de que puede provocar síntomas de alergia o asma al inhalarla y de que se sospecha que provoca cáncer, y piden protección respiratoria si la ventilación es insuficiente.

Nuestro consejo: no la apliques sobre el eje, la cinta ni las lamas, y no muevas la persiana hasta que cure. La ficha técnica citada da 12 horas de curado total a 23 °C.

No anules la ventilación de la casa

En un piso sin ventilación mecánica ni aireadores, parte del aire nuevo puede estar entrando por rendijas como las del cajón. Es un razonamiento nuestro, no un dato medido, pero al sellarlas ese aire hay que reponerlo.

El DB-HS 3 del Código Técnico pide que comedores, dormitorios y salas de estar tengan aberturas de admisión de aire, y que los aireadores estén a más de 1,80 m del suelo. Lo citamos como referencia de cómo se ventila una vivienda según el Código Técnico.

Después de sellar, ventila. Abre las ventanas un rato cada día o instala un aireador sobre la carpintería, que CYPE valora colocado en 65,13 € (partida IVA010). Existen cajones con aireador integrado, pero no hemos encontrado datos técnicos verificables sobre ellos.

Cuándo compensa cambiar el cajón

Aislar por dentro no arregla un cajón roto, y en uno metálico puede no bastar contra la condensación (criterio nuestro). Tampoco tiene sentido si vas a cambiar la ventana por una con cajón monoblock: el cajón nuevo irá con ella.

En los cajones compactos (monoblock), la partida LSP030 de CYPE describe el cajón colocado en taller encima de la ventana, así que cambiarlo es obra. La transmitancia (cuanto más baja, mejor) del monoblock básico de PVC de la LSP020 es mayor de 2,2 W/m²K; la del de la LSP030, de 1,2.

Para el Código Técnico, el cajón es parte del hueco. El DB-HE calcula la transmitancia y la permeabilidad al aire de la ventana contando con su cajón. En una reforma, esos límites se aplican a los elementos que «se sustituyan, incorporen, o modifiquen sustancialmente».

Si cambias las ventanas y quieres generar Certificados de Ahorro Energético (CAE), la ficha RES070 del Ministerio para la Transición Ecológica pide un cajón con permeabilidad al aire de clase 4 y aislante para una transmitancia inferior a 1,5. No hay ficha CAE para aislar solo el cajón, según el catálogo de fichas residenciales, consultado el 3 de octubre de 2026.

Cuánto cuesta

Estos son los precios del Generador de Precios de CYPE, consultados el 3 de octubre de 2026. Son costes directos, sin IVA ni beneficio de la empresa. La LSP020 se da por m² y la LSP030 por ventana: no se comparan directamente.

El cepillo de la ranura, la junta de la tapa o un recogedor colocado no tienen partida en CYPE, y no damos precio sin fuente. Para comparar con otras obras, consulta cuánto cuesta aislar una casa.

Qué pedir si lo encargas

• Qué caras del cajón aísla y con qué material, grosor y lambda.
• Que deje holgura para el rollo y pruebe la persiana antes de irse.
• Con qué sella las juntas, y que no aplique espuma sobre el eje, la cinta ni las lamas.
• Si incluye junta en la tapa, cepillo en la ranura de la cinta y revisión del recogedor.
• Si el precio lleva IVA y desplazamiento, y si es por cajón o por metro.
